[학교 급식실 보일러 교체] 2년마다 터지던 중형보일러, 린나이 캐스케이드와 150L 질소탱크로 완벽 해결! (팽창탱크 용량 산정법)

안녕하세요! 가스안전과 정밀한 시공을 최우선으로 하는 보일러 설치 전문 전문가 tech-29입니다.

오늘은 조금 안타까우면서도, 기술자로서 꼭 짚고 넘어가야 할 한 초등학교 급식실의 보일러 개선 공사 사례를 준비했습니다.

1. 현장의 문제점 분석 : "2년에마다 보일러를 2번이나 바꿨다고요?"

기존 현장에는 1200리터짜리 대형 심야전기보일러와 10만 kcal짜리 중형 보일러가 조합되어 가동 중이었습니다. 그런데 이 거대한 시스템의 압력을 받아주는 밀폐형 질소 팽창탱크는 고작 '100리터'짜리가 달려 있었습니다.

결과는 참담했습니다. 보일러가 2년 수명도 못 가고 계속 터져서 벌써 두 번이나 새 보일러로 교체한 상태였죠.

왜 이런 일이 발생했을까요? 이유는 바로 '팽창탱크의 용량 부족' 때문입니다. 1,200리터 보일러 내부의 물과 학교 급식실 전체를 도는 난방 배관 속 엄청난 양의 물이 뜨거워지면 부피가 급격히 늘어납니다. 이 늘어난 수압(팽창수)을 100L짜리 작은 탱크가 다 받아내지 못하니, 시스템 내부 압력이 배관과 보일러가 견딜 수 있는 한계치(경보 압력)를 계속 넘어섰던 것입니다. 결국 보일러 동체(체적)가 압력을 이기지 못하고 피로 누적으로 균열이 생겨 터져버린 것이죠.

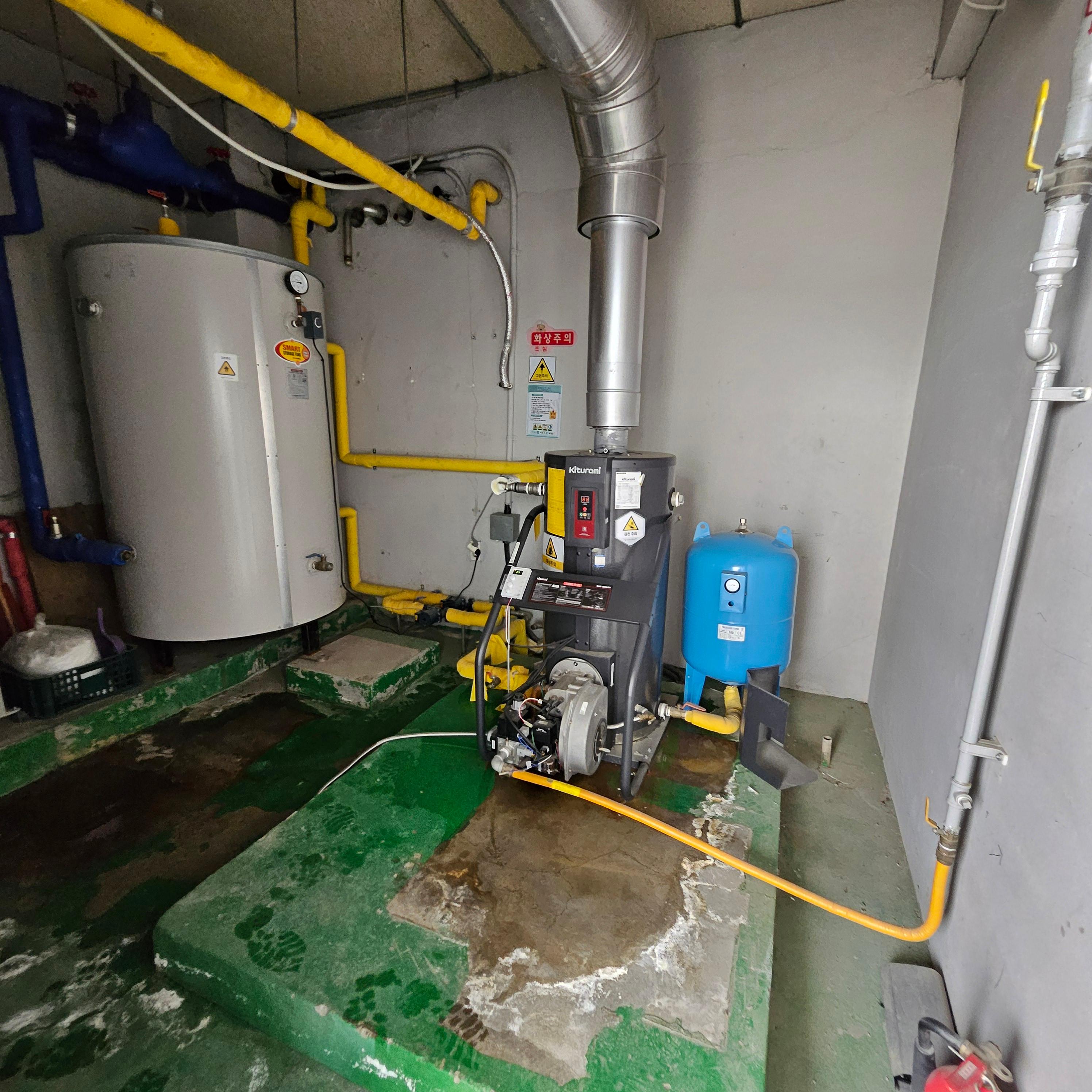

심야전기보이러1200L + 중형가스온수보일러10만칼로리+100리터 질소탱크

2. 해결책 1 : 효율 끝판왕, '린나이 캐스케이드 5만kcal 2대' 조합

덩치만 크고 압력 관리가 안 되던 기존 대형 보일러 시스템을 과감히 철거하고, 요즘 관공서와 학교에서 가장 신뢰받는 린나이 가스 캐스케이드(Cascade) 시스템으로 전면 교체 설계를 진행했습니다.

• 린나이 5만 kcal 캐스케이드 2대 (총 10만 kcal) 매칭

※ 캐스케이드 시스템의 확실한 장점

1. 비례제어 통제 가능 (가스비 절감): 급식실 조리 시간에만 집중적으로 열량을 공급하고, 미사용 시에는 1대만 최소 운전하거나 멈추기 때문에 기존 대형 보일러 대비 가스비가 획기적으로 줄어듭니다.
2. 백업 기능 (급식 중단 방지): 혹시라도 보일러 1대에 문제가 생겨도, 나머지 1대가 즉시 백업 운전을 해주므로 학교 급식실처럼 "절대 온수·난방이 끊기면 안 되는 환경"에 가장 안전한 선택지입니다.

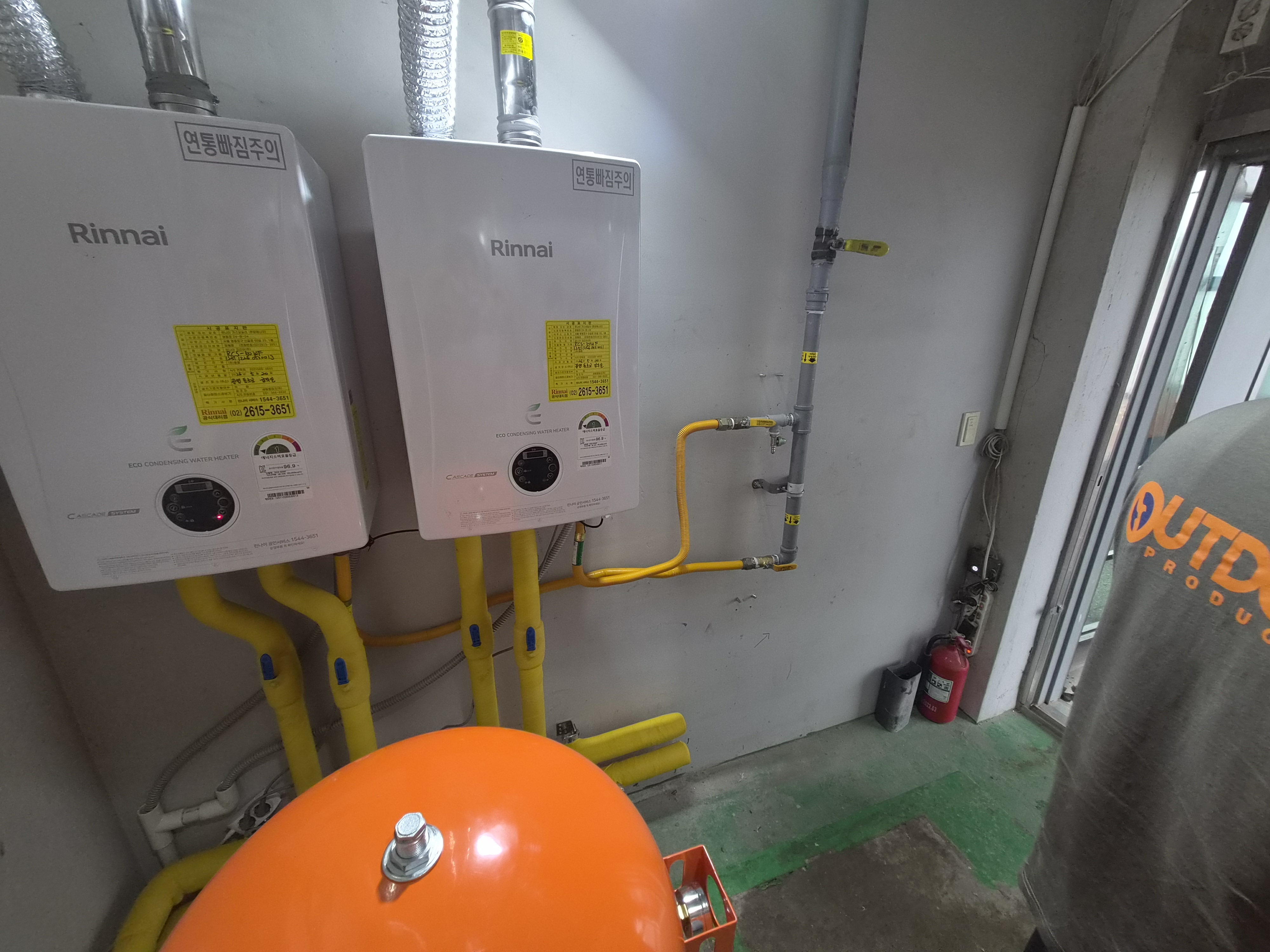

린나이온수 캐스케이드 보일러 5만칼로리

3. 해결책 2 : 핵심은 이것! 질소 팽창탱크 150리터 업그레이드 및 용량 산정법

보일러가 터지던 근본적인 원인을 잡기 위해, 기존 100L 탱크를 떼어내고 안전 마진을 넉넉히 둔 150L 밀폐형 질소 팽창탱크로 증설 설치를 결정했습니다.

많은 분들이 궁금해하시는 "우리 현장에 맞는 질소탱크 용량 산정법"을 쉽게 풀어드릴게요.

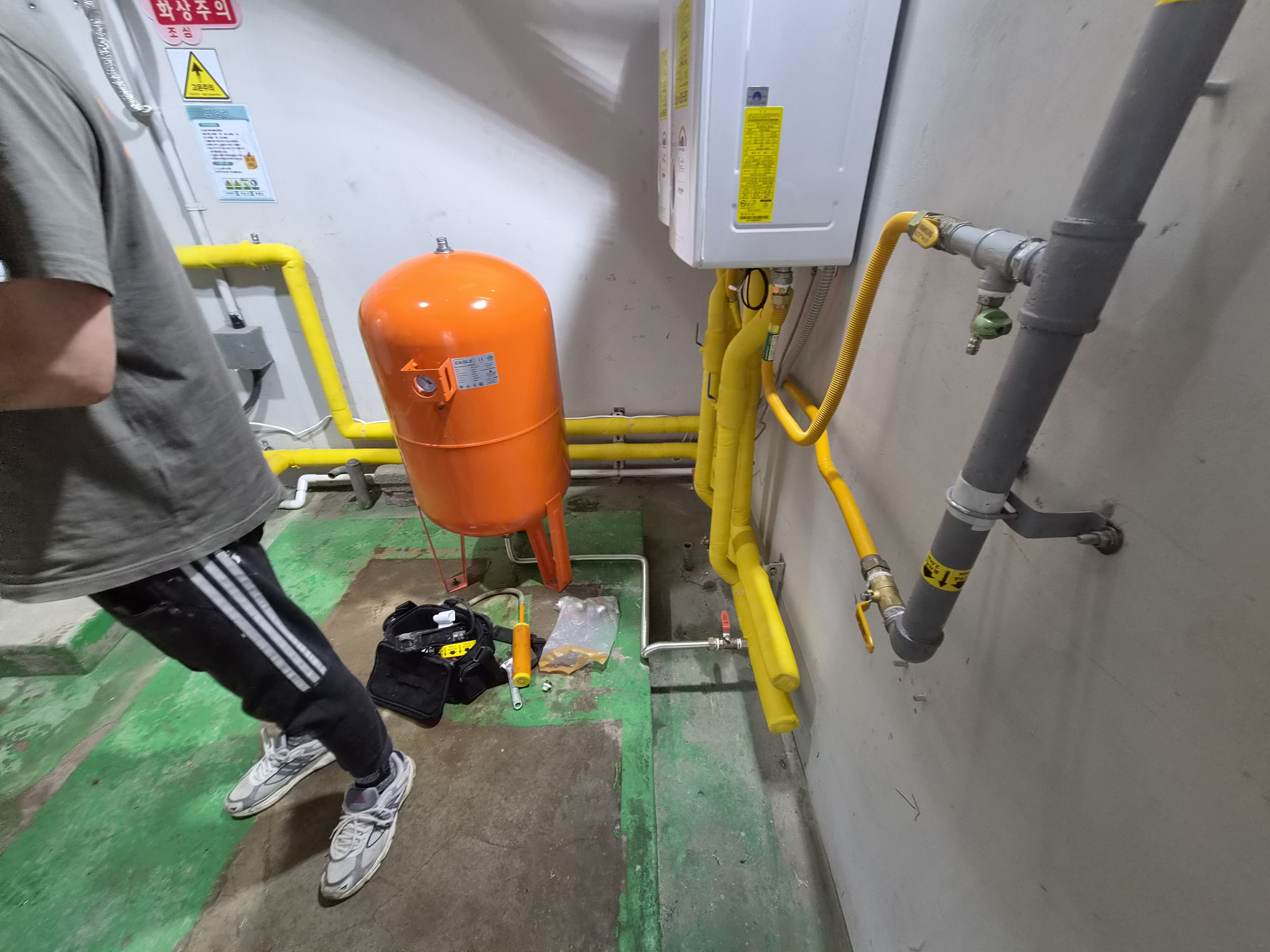

질소탱크 150리터

💡 질소 팽창탱크 용량 공식, 왜 150L여야 할까?

밀폐형 팽창탱크의 전체 용량을 구할 때는 단순히 물이 늘어나는 양만 보면 안 됩니다. 탱크 내부에 차 있는 질소 압력 때문에, 실제 물을 받아줄 수 있는 공간(유효 이용률)은 전체 탱크 크기의 약 30~40%밖에 안 되기 때문입니다.

1. 실제 발생하는 팽창수 계산
   • 보일러 내부 수량(1,200L) + 급식실 난방 배관 수량(대략 300L 가정) = 총 시스템 수량 약 1,500L
   • 물이 10℃에서 80℃ 이상으로 대형 운전될 때 체적 팽창률은 약 3~3.5%입니다.
   • 계산: 1,500L × 3.5% = 약 52.5L의 팽창수 발생
2. 탱크의 유효 이용률(가동 효율) 적용
   • 밀폐형 탱크의 유효 이용률을 현장 압력 조건에 맞춰 안전하게 35%(0.35)로 잡습니다.
   • 공식: 필요 탱크 용량 = 실제 팽창수량(52.5L) ÷ 유효 이용률(0.35) = 150L

기존에 설치되어 있던 100L 탱크는 유효 공간이 35L 수준밖에 안 되었기 때문에, 매번 발생하는 50L가 넘는 팽창수를 감당하지 못해 보일러를 터뜨렸던 것입니다. 안전 마진과 배관 보유 수량을 고려했을 때, 이 현장은 150L가 신의 한 수이자 정답이었습니다.

4. 베테랑의 현장 시공 포인트

• 철저한 사전 질소 봉입압 세팅: 배관에 물을 채우기 전, 학교 건물의 정수두압(높이)을 계산하여 탱크 내부 질소 압력을 정확히 1.2 bar로 먼저 세팅해 주었습니다.
• 배관 구경 확대: 팽창수가 드나들 때 압력 병목 현상이 생기지 않도록, 연결 배관을 넉넉하게 25A(1인치) 파이프로 시공하여 부드러운 압력 흡수를 유도했습니다.
• 순환펌프 흡입측 연결: 펌프가 돌 때 발생하는 양정 압력에 방해받지 않도록 배관 환수 라인(펌프 흡입측)에 정확하게 물리도록 구성했습니다.

글을 마치며

보일러는 단순히 기계만 새것으로 바꾼다고 해결되지 않습니다. 전체 시스템 내부의 물량, 온도 변화, 그리고 압력을 받아주는 팽창탱크의 밸런스가 완벽하게 맞아떨어져야 비로소 안전하게 오래 쓸 수 있습니다.

2년마다 보일러가 터져 마음 고생하셨던 학교 측에서도, 이번에 깔끔하게 시공된 린나이 캐스케이드와 150L 질소탱크 조합을 보시고 매우 안심하셨습니다. 이제 아이들에게 맛있는 급식을 제공하는 일에만 집중하실 수 있겠네요!

보일러 용량 산정이나 팽창탱크 압력 문제로 고민 중이시라면, 언제든 29년 현장 노하우를 가진 저에게 문의해 주세요. 확실하게 진단해 드리겠습니다. 감사합니다!
